Tout ce que vous devez savoir sur le câblage Ethernet
Il est impératif pour toute entreprise, société ou milieu professionnel d’établir un réseau interne pour la communication des différents employés entre eux. Ceci afin que l’information circule de la manière la plus fluide et rapide possible. Pour mettre en œuvre cela, il existe différentes technologies telle que le Wifi ; Mais aussi la connexion filaire via le câblage Ethernet et c’est celle sur laquelle nous nous intéresserons ici.
Qu’est-ce que l’Ethernet ?
Avant d’aller plus loin sur le sujet, il convient tout d’abord de rappeler ce que l’on entend par le terme Ethernet. Il s’agit d’un protocole de communication de réseau local à commutation de paquet ; Conçu entre 1972 et 1975 par l’ingénieur informatique américain Robert Metcalfe. Avec des débuts plutôt modestes, les modernisations apportées au fil du temps à Ethernet ont fait de ce dernier le plus répandu ; Rendant quasiment obsolètes ses grands rivaux de l’époque, à savoir le Token Ring ainsi que l’ARCnet.
Techniquement, deux technologies apportées par Ethernet ont su le rendre plus populaire ; La première étant le débit supporté, permettant de faire circuler de plus grandes quantités d’informations, et la seconde la suppression de la notion de collision, qui permettait à plusieurs ordinateurs la possibilité d’émettre en même temps sans causer de pertes de signaux. Ajoutez à cela le faible coût qu’exigeait la mise en place d’un réseau local basé sur Ethernet, et vous avez tous les ingrédients pour en faire le leader incontesté du marché.
Principe de fonctionnement du protocole Ethernet
Le réseau local Ethernet doit se composer d’au moins 3 éléments, qui sont les suivants :
- Les terminaux
- Les équipements intermédiaires
- Les câbles
Les terminaux sont les éléments du réseau qui communiquent les informations entre eux, c’est à dire les destinataires et les sources; il s’agit donc des pc, des imprimantes, etc.
Ensuite, les équipements intermédiaires servent, comme leur nom l’indique, d’intermédiaires entre ces terminaux. Ils se chargent de recevoir les trames et de les envoyer à qui de droit.
Enfin, les câbles servent tout simplement de support pour le transfert de ces informations.
Le protocole Ethernet concerne les deux premières couches du modèle OSI (la couche physique et la couche liaison de données). Ainsi, chaque trame qui circule sur le réseau comporte en elle l’information à envoyer ; Mais également les adresses MAC (identifiant unique d’une carte réseau) de la source ainsi que celle de la destination.
Chaque nouveau terminal connecté au réseau émet une trame en broadcast (à destination de tous les terminaux) afin de faire connaître son adresse MAC aux autres.
Les éléments à prendre en compte pour le choix d’un câble Ethernet
Lorsque l’on souhaite mettre en place un réseau local de type Ethernet, il est important de savoir choisir le type de câble d’interconnexion approprié.

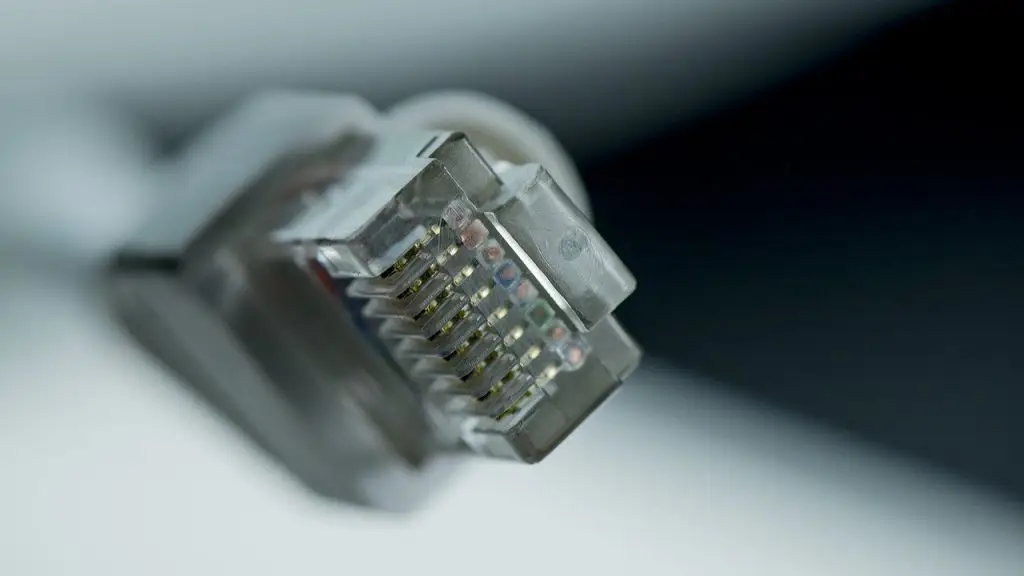

Le câble Ethernet basique se compose de quatre paires de fils torsadées (multibrin), que recouvre une gaine en plastique, et qui possède à ses deux extrémités deux connecteurs que l’on appelle RJ45. D’ailleurs, le câble Ethernet en lui-même est fréquemment appelé par abus de langage câble RJ45. Mais cette appellation désigne en réalité le connecteur.
Mais cela ne représente que l’architecture standard et basique d’un câble Ethernet. En réalité, celui-ci se divise en plusieurs catégories, et ces dernières diffèrent par le débit supporté, la capacité de transport en terme de distance ; Mais aussi du point de vue de la résistance aux potentielles interférences extérieures.
Ainsi, le type de câble que vous allez devoir choisir va reposer essentiellement sur 3 critères, qui sont les suivants :
- La surface de votre réseau local : cette dernière vous donnera une indication sur la distance de câblage dont vous aurez besoin
- Le débit souhaité
- Les potentielles interférences
Les types de câble Ethernet
A présent, il est temps de connaître les différents types de câbles Ethernet disponibles sur le marché, ainsi que les caractéristiques qui sont les leurs :
- Câble Cat3 – Cat4 : ce sont deux catégories qui ne sont désormais plus utilisés, en raison de leur faible performance
- Câble Cat5 : dispose d’un débit entre 10 et 100 Mbps, sur une distance maximale de 100m, et à une fréquence de 100MHz. Le Cat5e, une version améliorée, permet de monter à 1000mbps (Gigabit-Ethernet), voire 10 Gbps sur de courtes distances.
- Câble Cat6 : cette version plus actualisée de la Cat5, permet de transférer des données à une vitesse de 10Gb/s sur une distance 50 mètres, et sur 100 mètres pour le Cat6a, une version améliorée du Cat6. La bande passante quant à elle est de 250 MHz jusqu’à 500MHz.
- Câble Cat7 : peut aller jusqu’à 40Gb/s sur 50 mètres, avec une bande passante de 600 MHz. C’est celle que l’on recommande pour les réseaux informatique locaux
- Câble Cat8 : le plus performant, pouvant aller jusqu’à 40 Gb/s sur 30 mètres, avec une fréquence de 2000Mhz. L’un de ses avantages est sa compatibilité avec les versions précédentes.

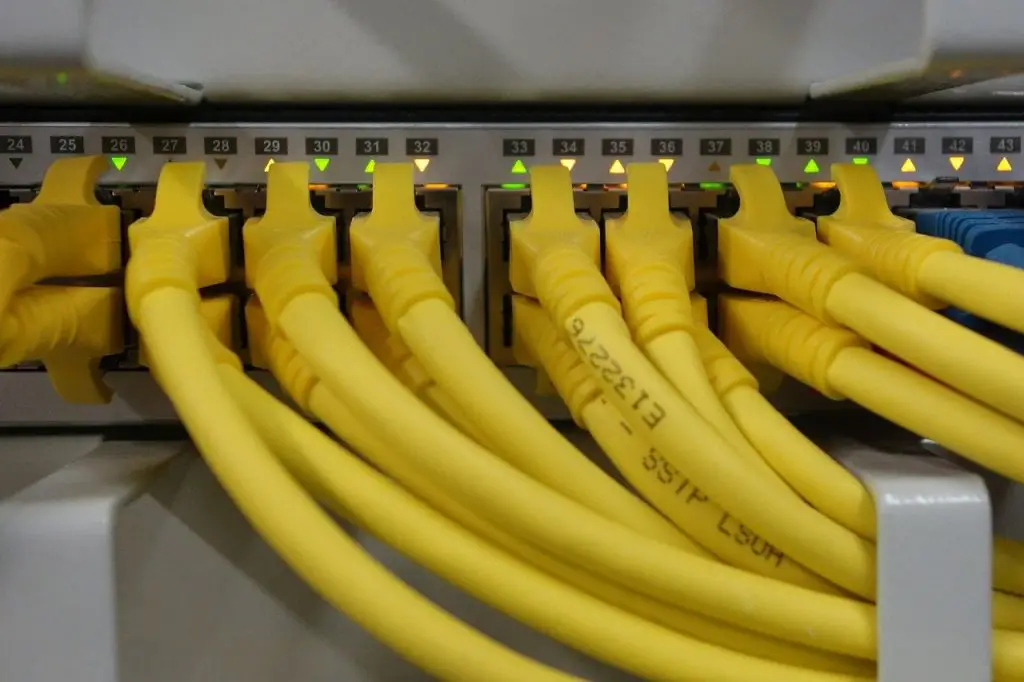

Pour chacun de ces câbles, il est possible de s’en procurer sous différentes formes de blindage, et ce sont les suivantes :
- UTP : ne dispose d’aucun blindage contre les interférence
- FTP : écranté avec une feuille d’aluminium
- STP : chaque paire torsadée est écrantée avec une feuille d’aluminium
- SFTP : dispose d’un blindage tout autour, avec chaque paire écrantée
- SSTP : chaque paire est blindée, plus un blindage tout autour

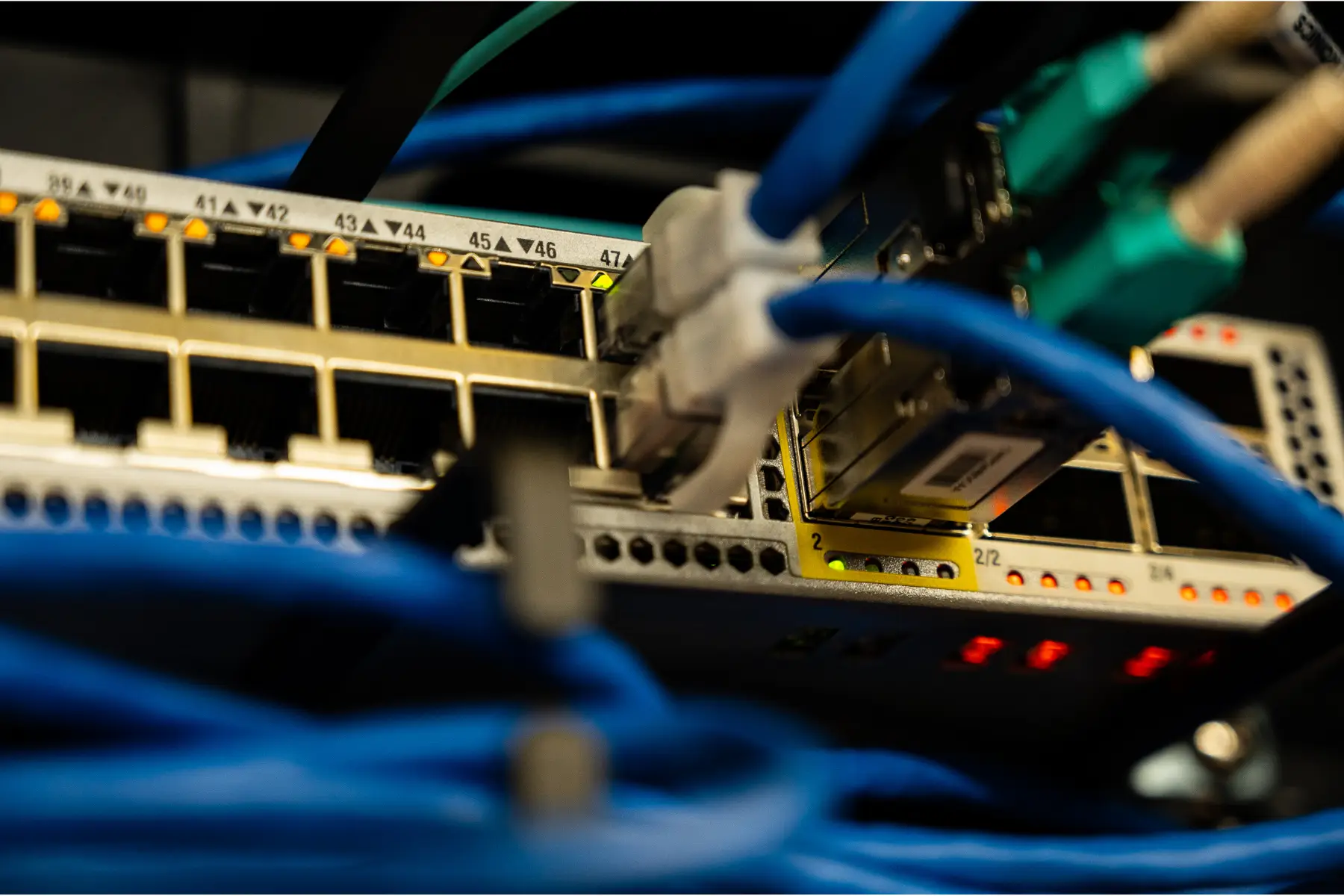

Déployer un réseau local en entreprise
S’il n’est pas difficile d’interconnecter les éléments d’un réseau local entre eux, le faire de manière esthétique est une toute autre paire de manches. En effet, selon le nombre de terminaux que vous possédez, ainsi que les obstacles imposés par la nature des lieux, cela peut devenir très vite une tâche très complexe; Si l’on ne veut pas se retrouver dans un interminable enchevêtrement de cordons Ethernet.
Pour faire quelque chose de propre, il va falloir se servir de son imagination afin de bien organiser son câblage. Aussi en se servant d’outils à disposition, comme les cache-câbles, les goulottes, les colonnes montantes si disponibles, qui sont autant de solutions pour un câblage en bonne et due forme.
Coût de la mise en œuvre d’un réseau Ethernet
Voilà une question à laquelle il est impossible de répondre, car tout va dépendre de la taille de votre réseau, de la qualité du matériel utilisé ; ainsi que des contraintes rencontrées sur le terrain. Le seul moyen de connaître le prix d’un réseau local donné est de l’étudier de près.
Pourquoi faire appel à un professionnel ?
Comme nous l’avons dit, c’est une chose plutôt délicate que de réaliser un câblage qui soit propre, et l’expérience est une chose dont on ne peut se passer ici. De plus, pour connaître les besoins exacts en termes de type de câble mais aussi de quantité, une étude doit être menée. Tout cela fait qu’il est bien plus facile de déléguer cette tâche à des professionnels, qui pourront la réaliser plus rapidement et plus efficacement.
